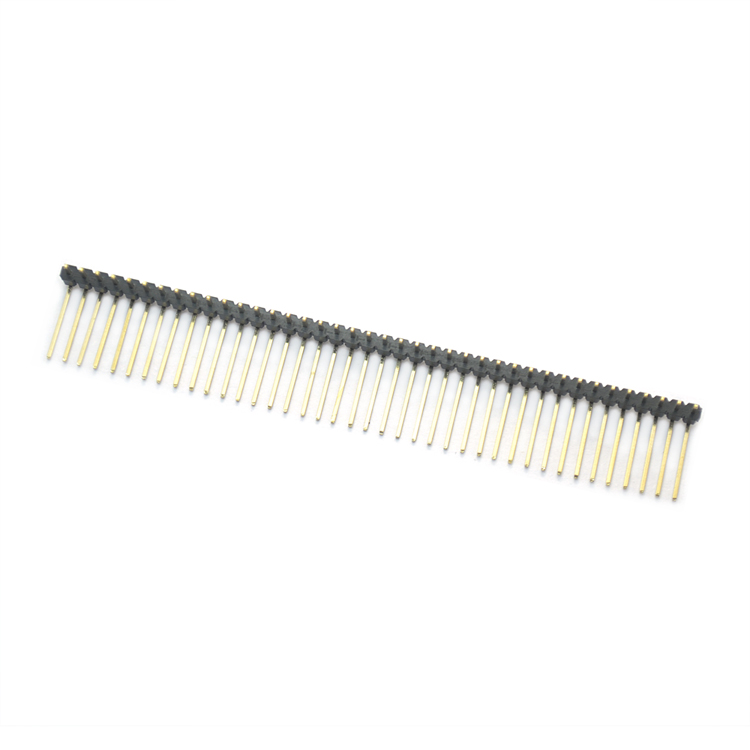

單排排針連接器是一種廣泛使用于電子產品中的連接器類型，其PCB封裝流程需要經過多個步驟，本文鑫鵬博連接器廠家主要為大家分享單排排針連接器進行PCB封裝流程的5個步驟！

一、設計原理圖：

在進行單排排針連接器的PCB封裝之前，首先需要設計原理圖，該原理圖需要明確器件的引腳個數、位置和類型等信息，同時也需考慮連接器的大小和布局問題。

二、創建封裝結構：

根據設計原理圖，可以開始創建連接器的PCB封裝結構，這一步通常需要使用專業的PCB設計軟件，例如Altium Designer、Eagle等等。在創建過程中需要設置管腳數量、引腳排列方式和間距等參數，以確保排針連接器可以與目標電路板完美匹配。

三、繪制封裝圖形：

完成PCB封裝結構創建后，可以進行排針連接器的繪制工作，這個步驟需要根據具體封裝要求來做出相應的設計更改。如有必要還需添加符號，方便后續使用。

四、添加屬性：

在繪制完成后，還需添加屬性信息，包括引腳名稱、管腳編號以及機械尺寸等信息。這些屬性數據將會與封裝圖形一起存儲，方便后期的使用及修改。

五、驗證和測試：

當完成所有步驟后，設計師們需要對所生成的單排排針連接器進行驗證和測試，驗證流程需要確保PCB封裝圖形與原理圖相匹配，以及管腳編號和機械部件尺寸等符合要求。測試則會基于實際電路板進行通電驗證，確保連接器被正確識別并可以正常連接。
